设计器

设计器是设计报表的地方，每个设计器包含不同的版本，版本里面可以有不同的报表设计。

版本管理

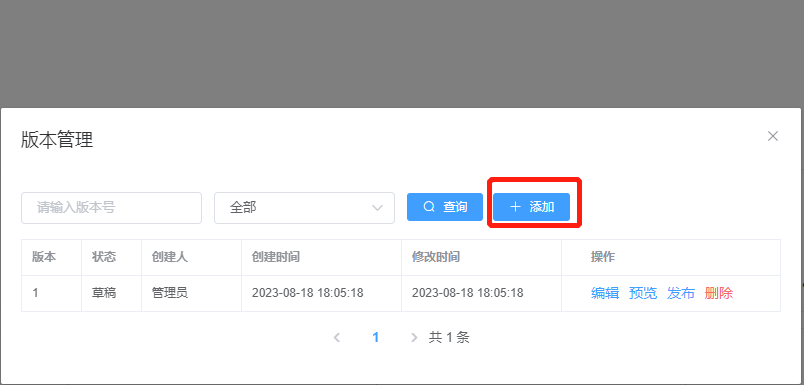

进入到版本管理里面，点击添加即可创建

版本可以有多个版本，有不同的状态，分别是草稿、已发布、禁用。有且只有一个版本是已发布状态。

数据集选择

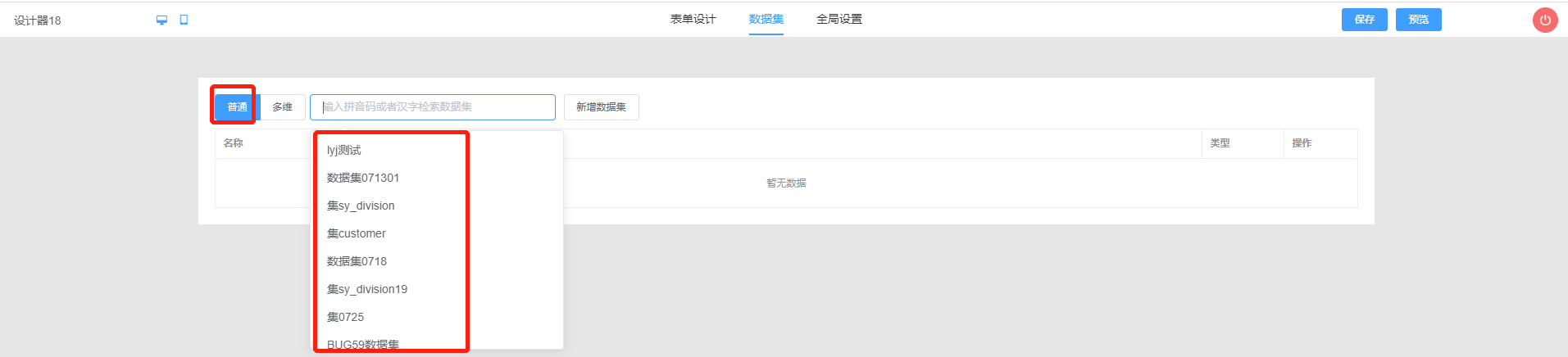

创建版本之后，接下来就是进入设计器的设计页面，可以进行数据集的选择、表单设计。 如图所示，数据集里面进行选择数据集，包含普通二维数据集和多维的数据立方体。图中显示的是普通数据集选择

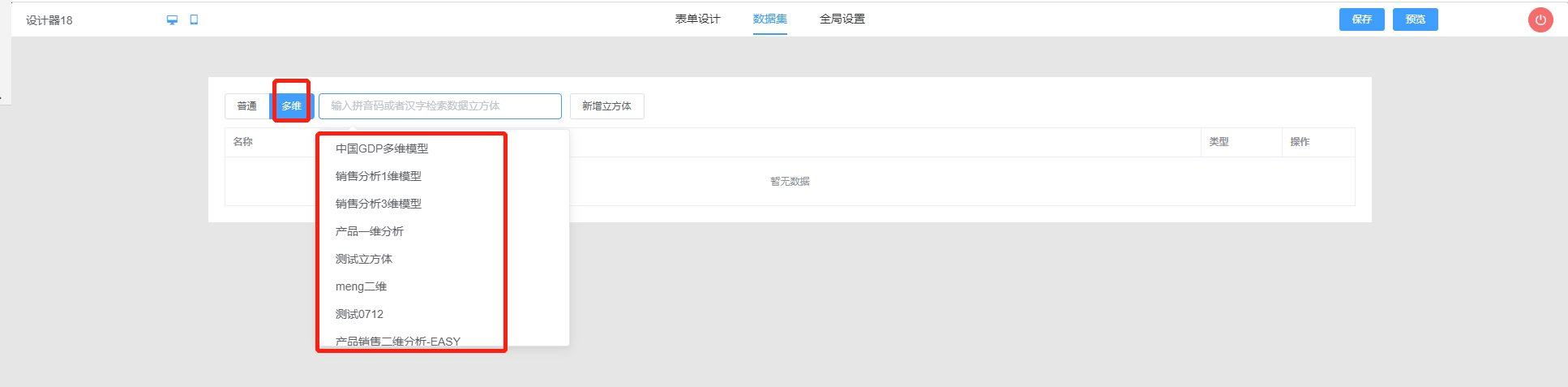

下面图显示的是数据立方体选择

表单设计

表单设计是要创建一个什么类型的报表，左边栏有存在的图例库的样板、基础字段、容器，拖入对应的组件即可形成对应报表。右边是每一个组件对应的属性，可以对其属性进行设置。

数据表格

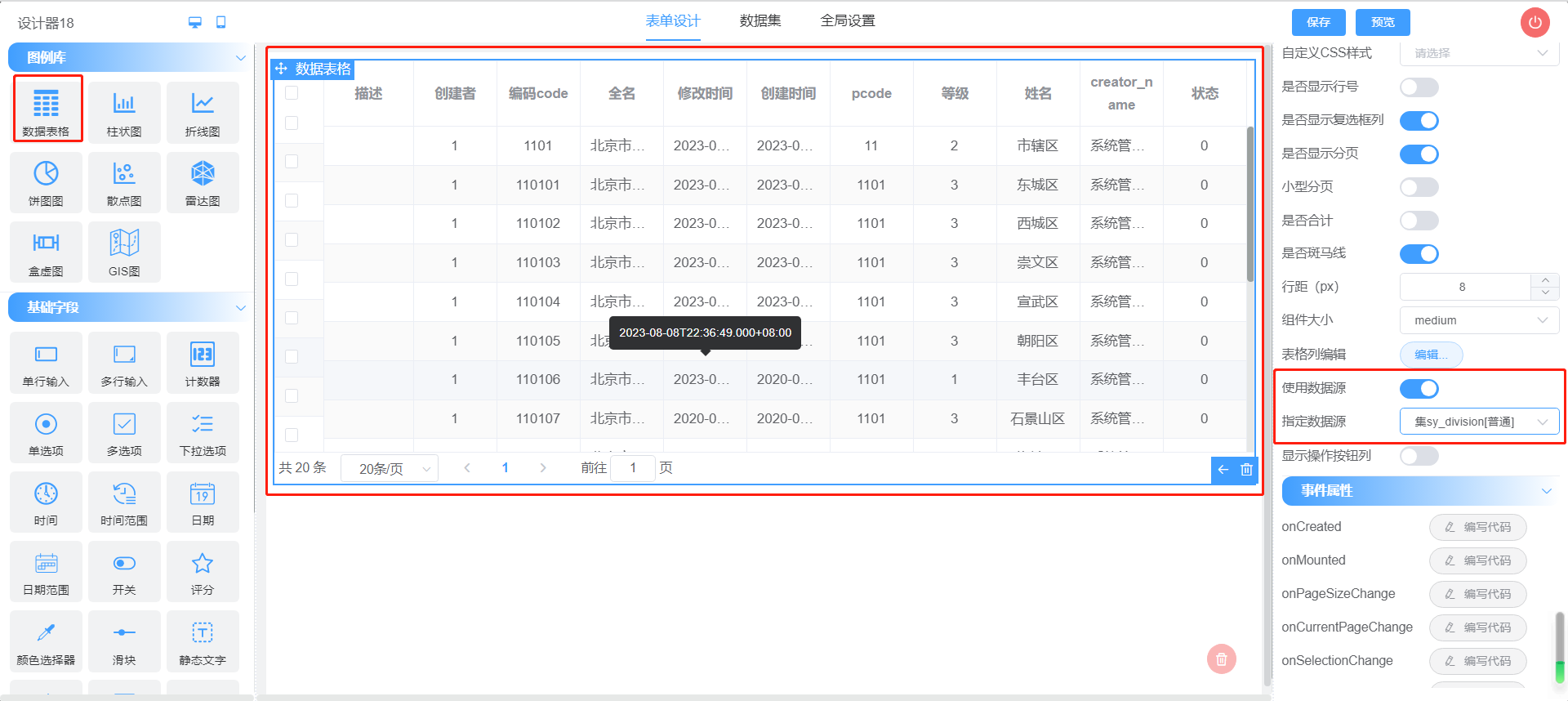

从图例库里面拖入数据表格，在右边的属性栏里面开启使用数据源属性，会出现指定数据源选项，选择数据源即可把报表加载出来，每一个组件只能选择一个数据源。如图所示

柱状图

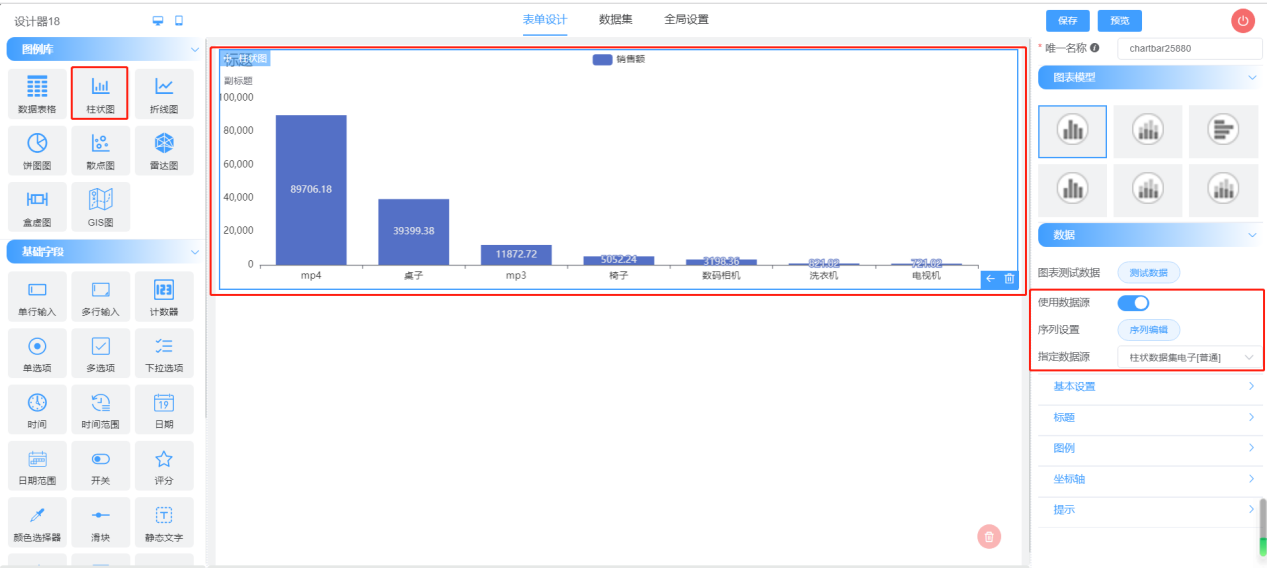

从图例库里面拖入柱状图，在右边的属性栏里面开启使用数据源属性，会出现指定数据源选项，选择数据源即可把柱状图报表加载出来。

折线图

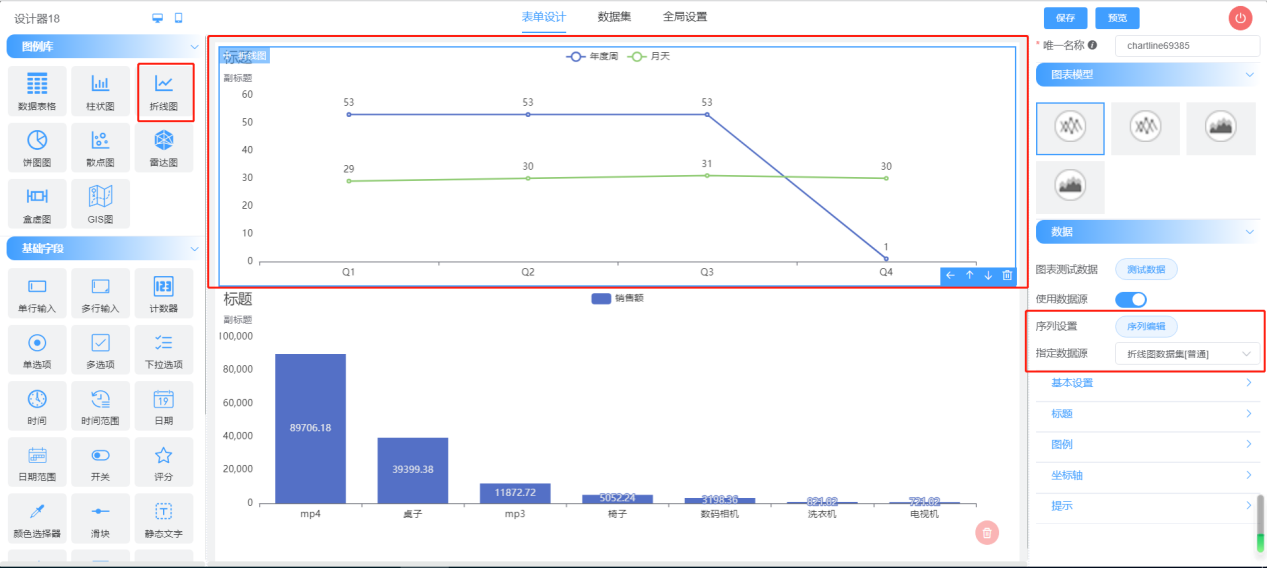

从图例库里面拖入折线图，在右边的属性栏里面开启使用数据源属性，会出现指定数据源选项，选择数据源即可把折线图报表加载出来

饼状图、散点图的使用场景一样，根据自己的需要生成不同的报表类型

立方体的上卷下钻

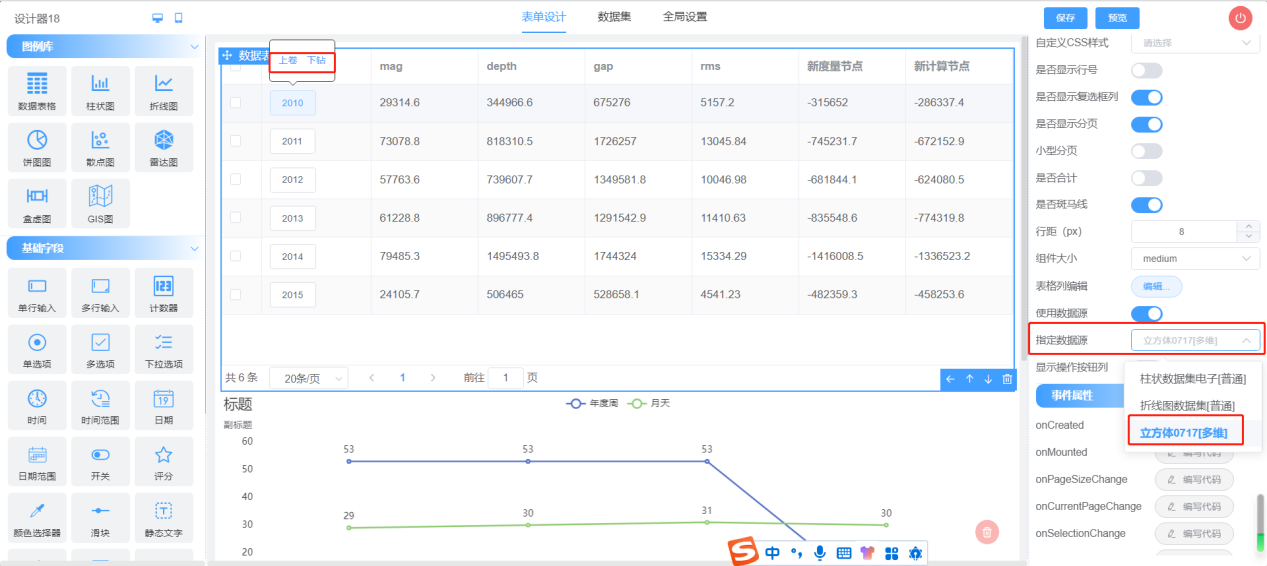

要想构造立方体报表，必须选择多维的数据源，如图所示，选择数据源之后，可以对年份维度进行上卷下钻

点击维度年度的下钻，会下钻后会细化到更细致的维度，同时其它字段的值也会跟着发生变化

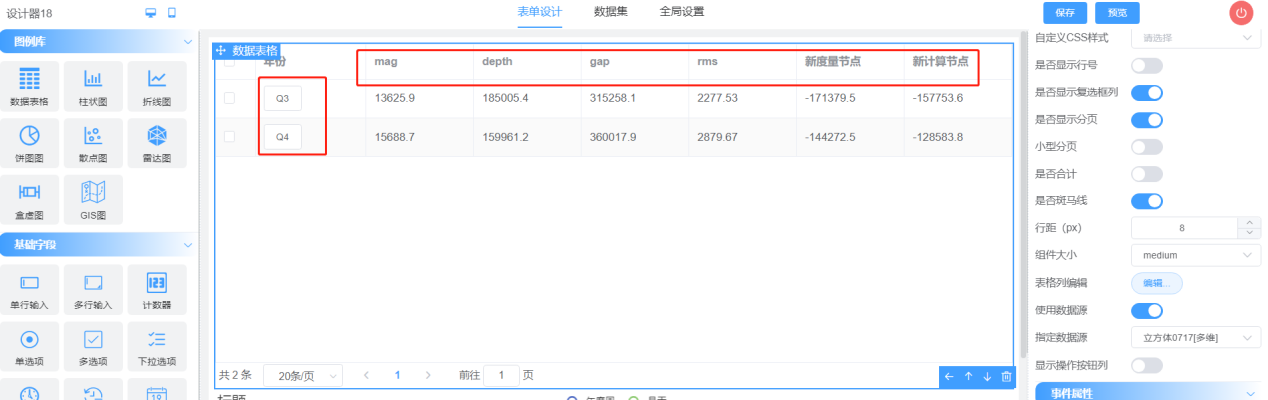

从年份下钻到月份之后，其它字段的值也会跟着发生变化。上卷也是一个道理。前提需要在数据立方体进行配置好对应的维度

基础组件的应用

基础组件很多，每一个使用的场景和用法介绍如下：

单行输入：单行的输入值

多行输入：多行输入值

计数器：

单选项：单选框，使用场景，比如性别男、女

多选项：多选项，比如学科：语文、数学、物理三个学科全部勾选或者部分勾选

下拉选项：下拉选项某一个值

时间：

时间范围：开始的时间和结束的时间，只有时分秒

日期：选择的日期组件，选择后结果样子是yyyy-mm-dd

日期范围：选择开始时间和结束时间，时间格式是yyyy-mm-dd

开关：启动或者关闭开关

评分：5颗星的评级

颜色选择器：选择某一种颜色

滑块： 静态文字：

HTML：html网页语言

按钮：点击的按钮button

分隔线：一条线，主要使用在分隔两个表格

级联选择：

下面着重介绍基础组件怎么和相关的表格关联起来。数据集创建的时候必须要有对应的参数输入，在设计器选择数据集之后，点击数据集的编辑可以看到数据集的参数，在这 参数里面设置对应组件

步骤1：设置数据集的对应的参数

步骤2：在创建设计器版本的时候选择数据集

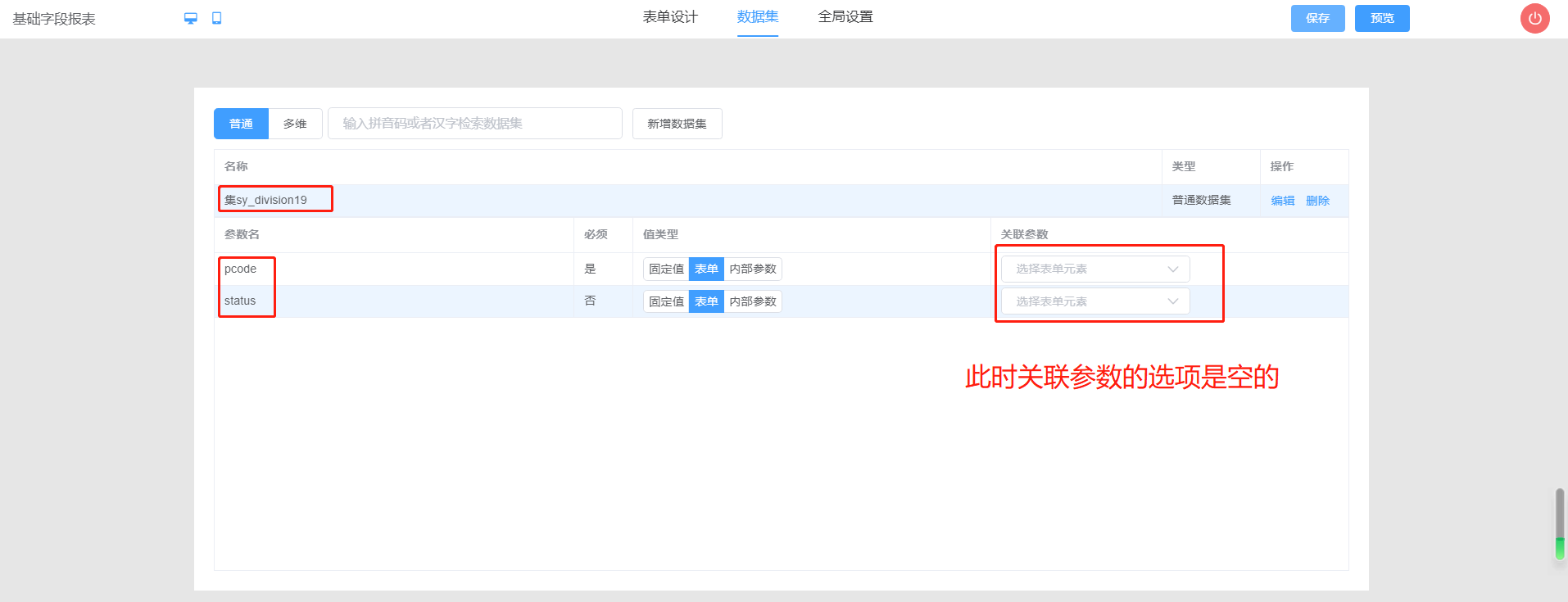

前面数据集“集sy_division19”在条件管理里面设置了2个条件，一个是pcode，一个是status，在设计器选择数据集的时候，选中这个数据集，可以看到此数据集有2 个参数，一个是pcode，一个是status

此时关联的选项是空的，没有对应的选项。

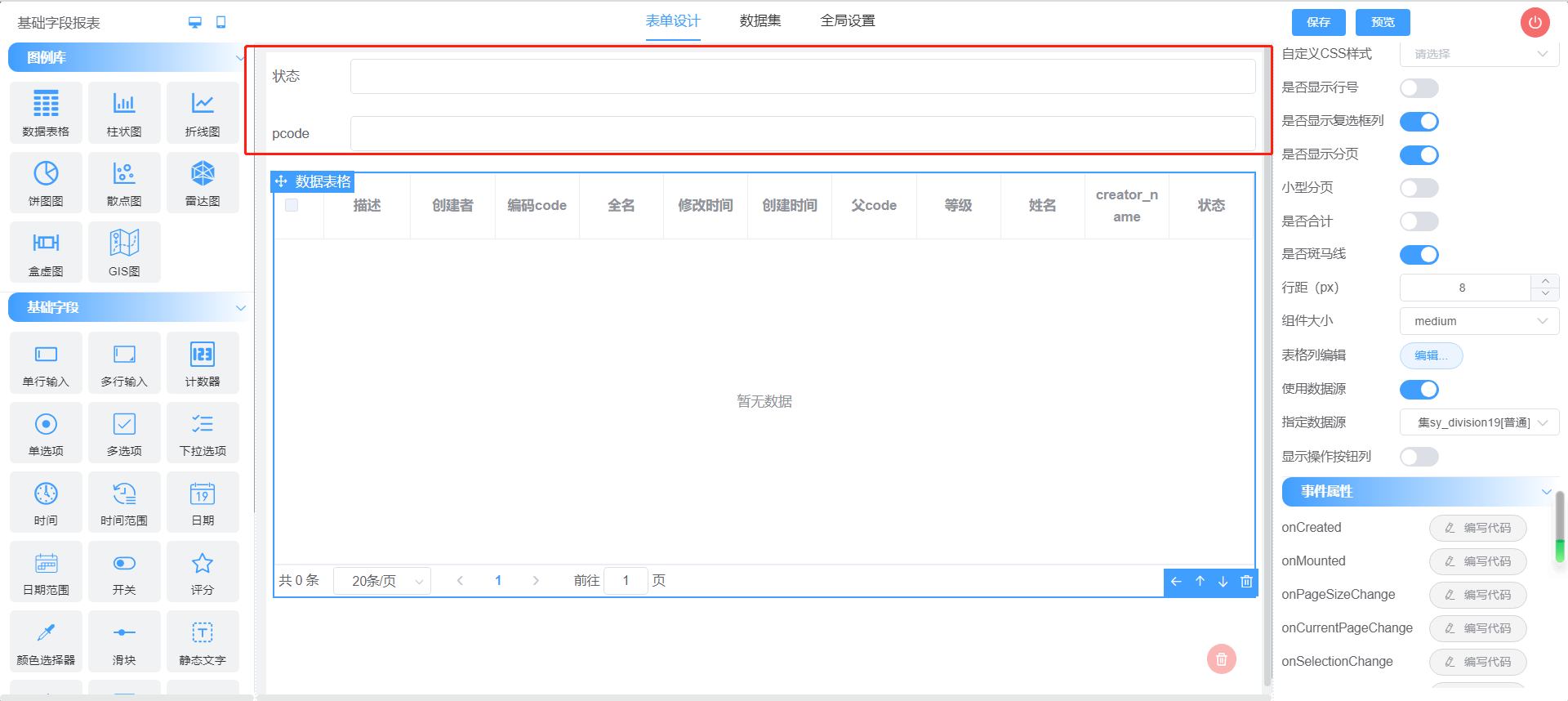

步骤3：然后进入表单设计，分别拖入输入单行输入和数据表格，点击保存

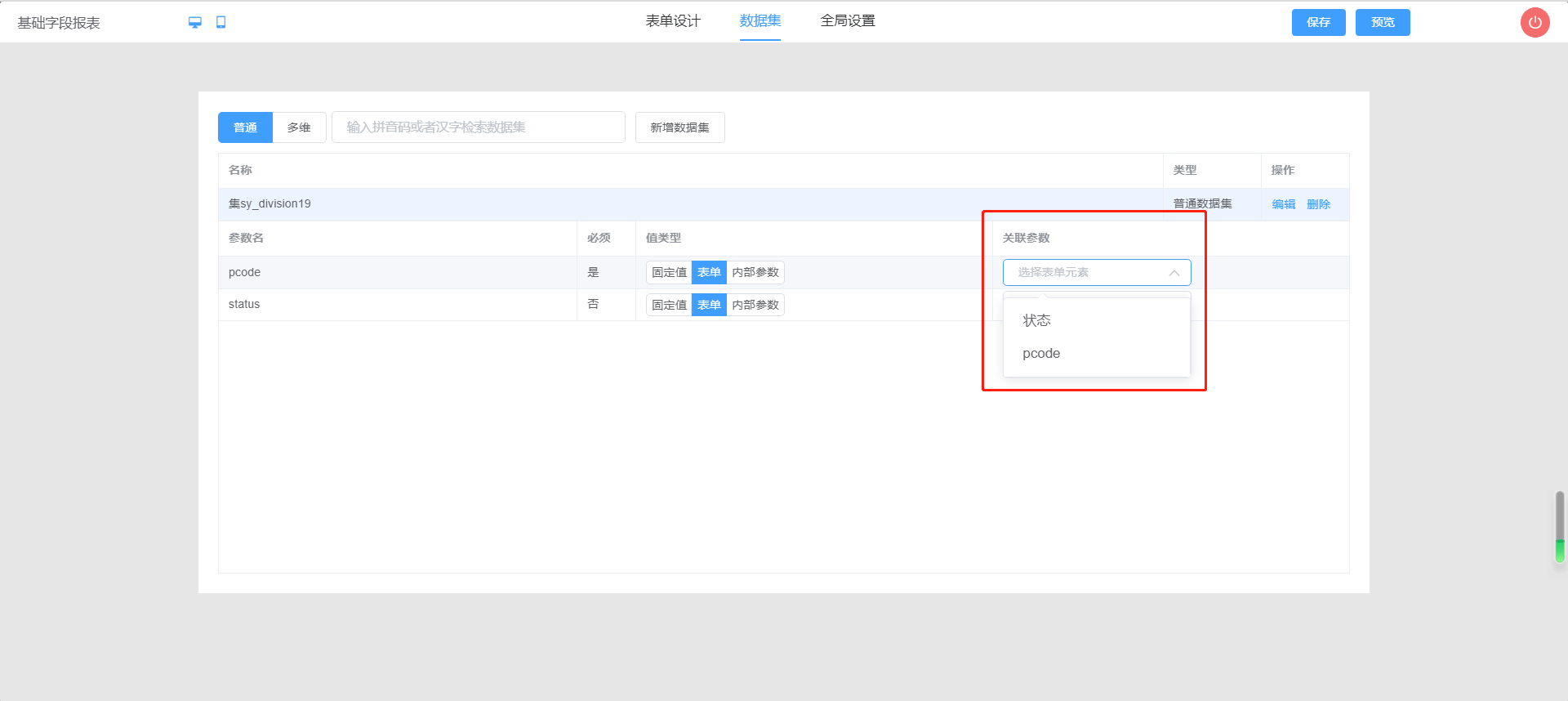

步骤4：切换到数据集进行设置对应的参数信息，此时在值类型为表单里面，有对应的关联参数

步骤5：设置关联参数，在表单设计里面就可以加载出对应的表格数据

此时，数据表格被加载出来，且结果值正确。要想查询不同状态和不同pcode条件下的报表数据，只需输入不同的状态和pcode的值就可以轻松过滤查询出结果。也可以按 照参数的必填和非必填进行值的传入，如状态status是非必填，则在过滤报表结果的时候状态的过滤条件可以为空，如果是必填，则必须输入相关的值，不然则相当这个必 填条件输入的是一个null值

容器的应用

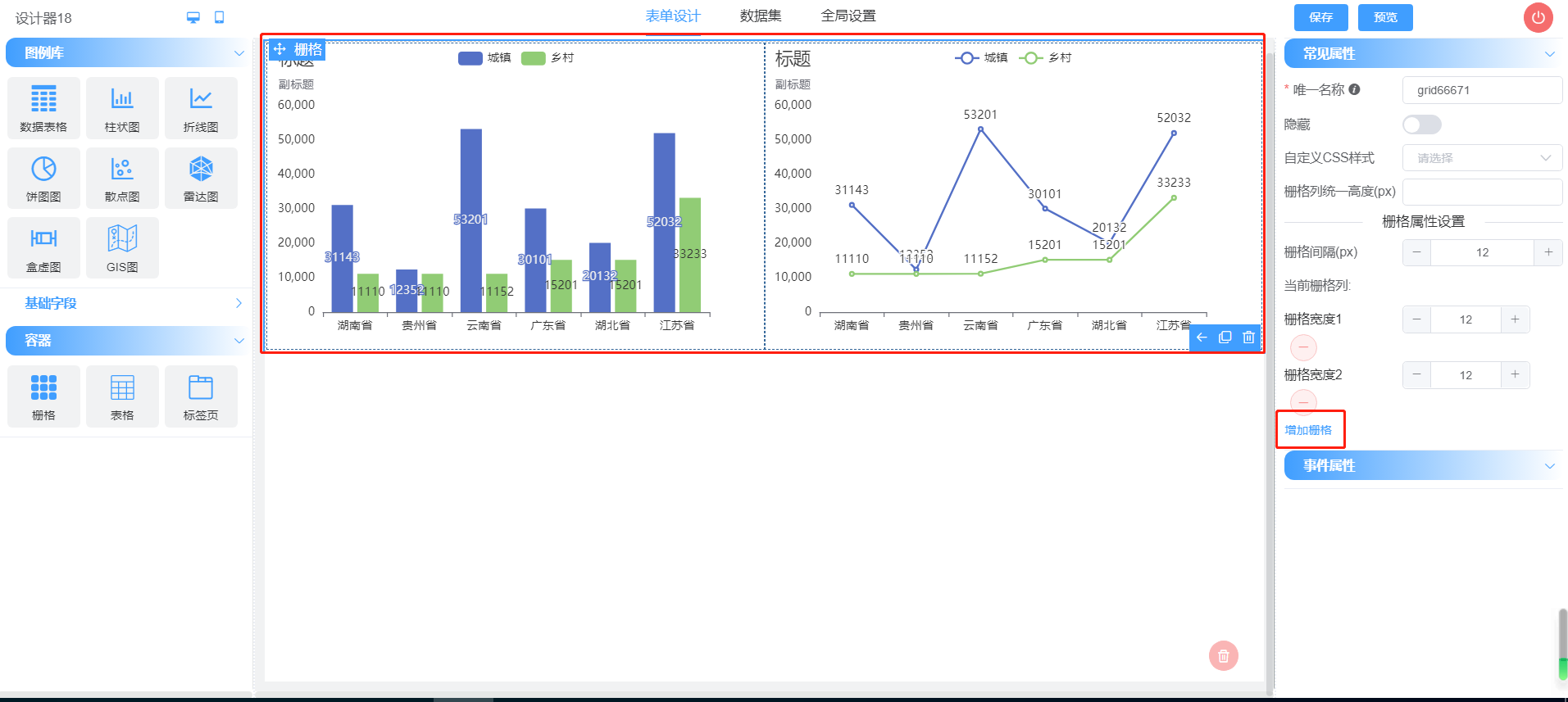

容器目录有栅格、表格、标签页。容器的作用目的是能让布局更加的有规律，更加美观。如图，拖入栅格之后，再分别在里面拖入柱状图和折线图。栅格还可以通过属性进行 增加栅格，按照需要进行添加栅格

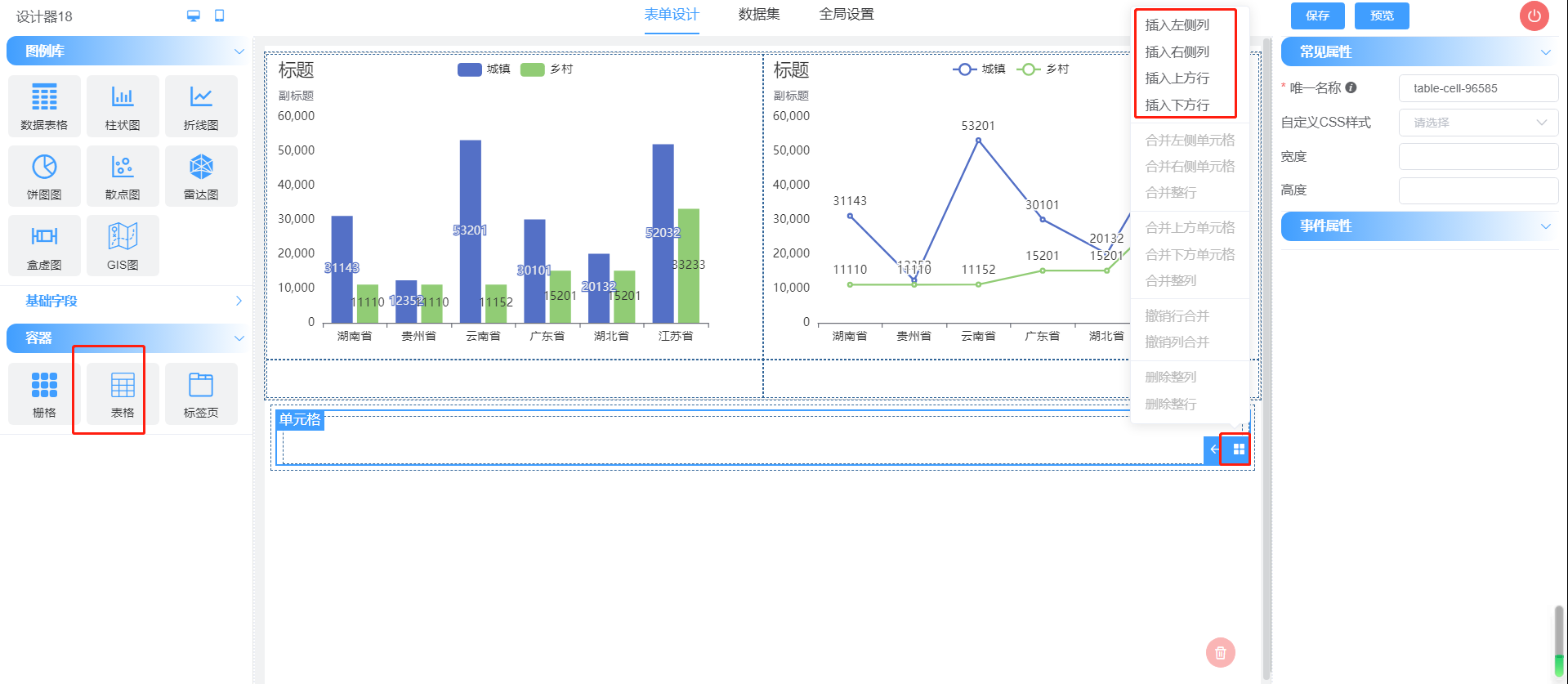

表格的效果和栅格差不多，拖入表格属性之后，可以点击单元格操作，对表格进行左边还是右边插入列，上方或者下方插入行的操作

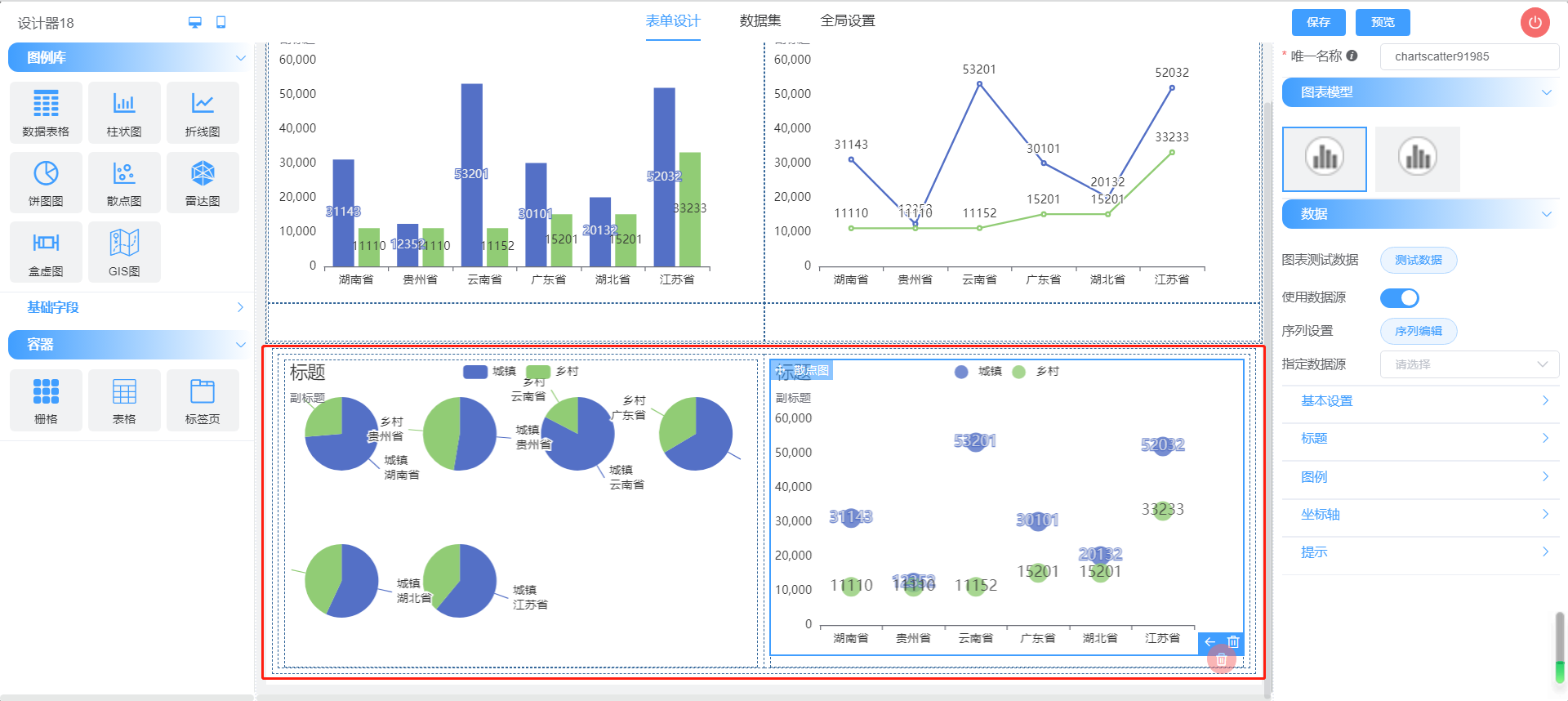

插入列之后，分成单行2列，之后分别在每一个单元格里面拖入饼状图和散点图，这样子就把组件放在容器里面分别展示

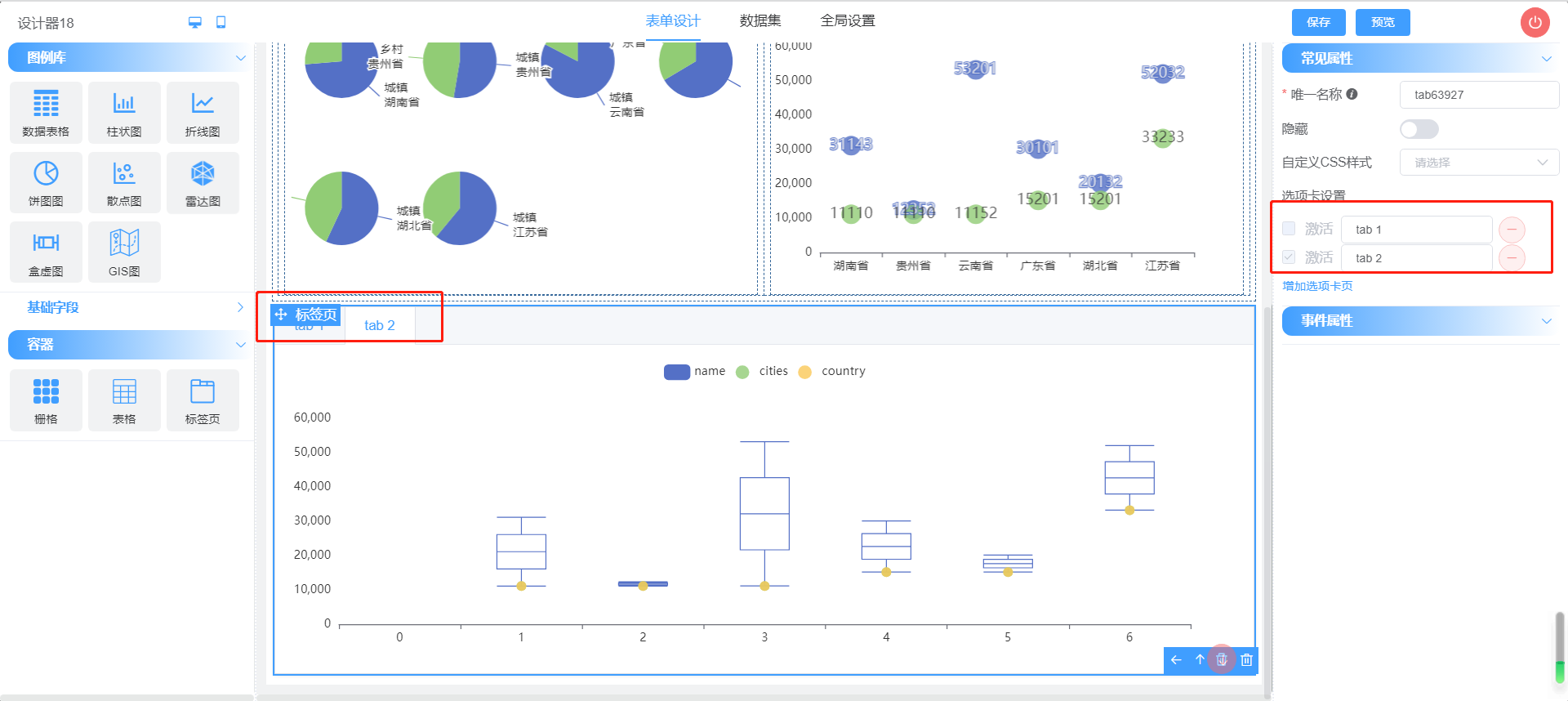

标签页把不同的组件放在不同的标签tab页中，拖入标签页，通过右边属性的增加选项卡页来新增新的标签，如下图，目前就一个标签页，在标签页中新增数据表格，把数据 表格拖入标签页1中即可。标签页适用于不同的标签放不同的组件报表
